Die Rasterwinkelung verändert die Rasterlineatur von der senkrecht-waagerechten Stellung durch ein Drehen des Rasters.
Zur Vermeidung von störenden Musterbildungen bei Mehrfarbdrucken (Moiré) sind die Rasterlineaturen für jede Druckfarbe anders zu winkeln. Zeichnende Farben wie Cyan, Magenta und Black sollten mindestens 30° auseinander liegen. Yellow kann in einem Abstand von 15° zu den zeichnenden Farben liegen.
Faustregeln
Bildwichtigste Farbe auf 45° stellen
Gelb auf 0° stellen.
Empfehlungen für elliptische Rasterpunkte
1-farbiger Druck
Norm DIN 16547 1-farbig
15°
Norm DIN/FOGRA 1-farbig
45°
3-farbiger Druck – Norm DIN 16547
Cyan:
45°
Magenta:
75°(oder 15°)
Yellow:
15° (oder 75°)
4-farbiger Druck – Norm DIN 16547
Cyan:
75° (oder 15°)
Magenta:
15° (oder 75°)
Yellow:
0°
Black:
45°
Yellow und Magenta dominieren (z. B. Hautton, Orangeton)
Cyan:
75°
Magenta:
45° (oder 135°)
Yellow:
0°
Black:
15°
Yellow und Cyan dominieren (z. B. Grünton, Türkiston)
Cyan:
45° (oder 135°)
Magenta:
15° (oder 75°)
Yellow:
0°
Black:
75°(oder 15°)

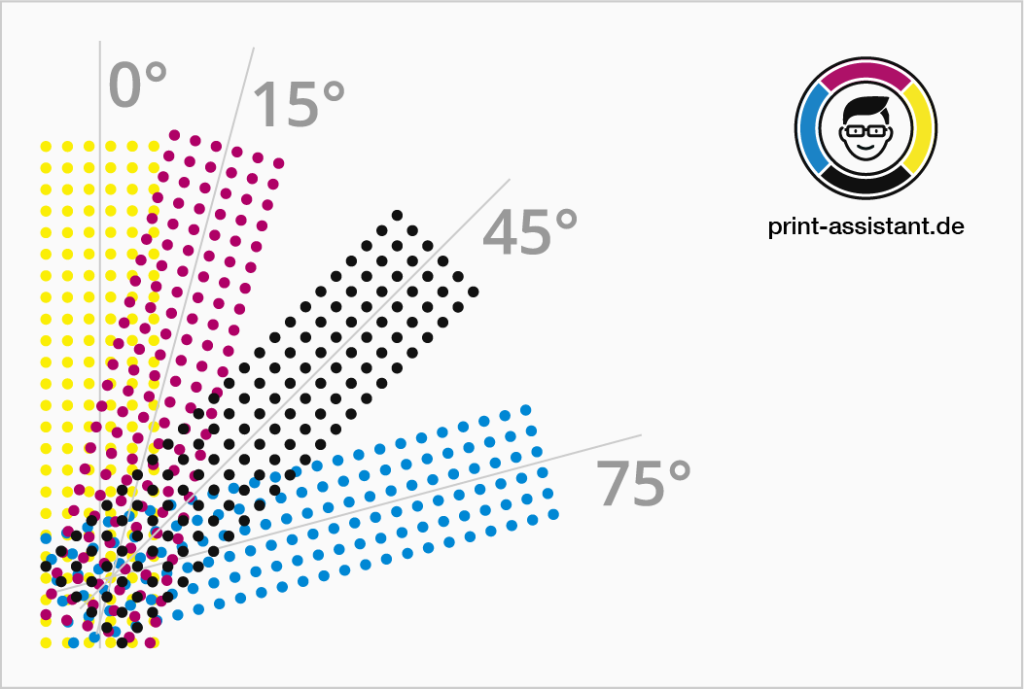

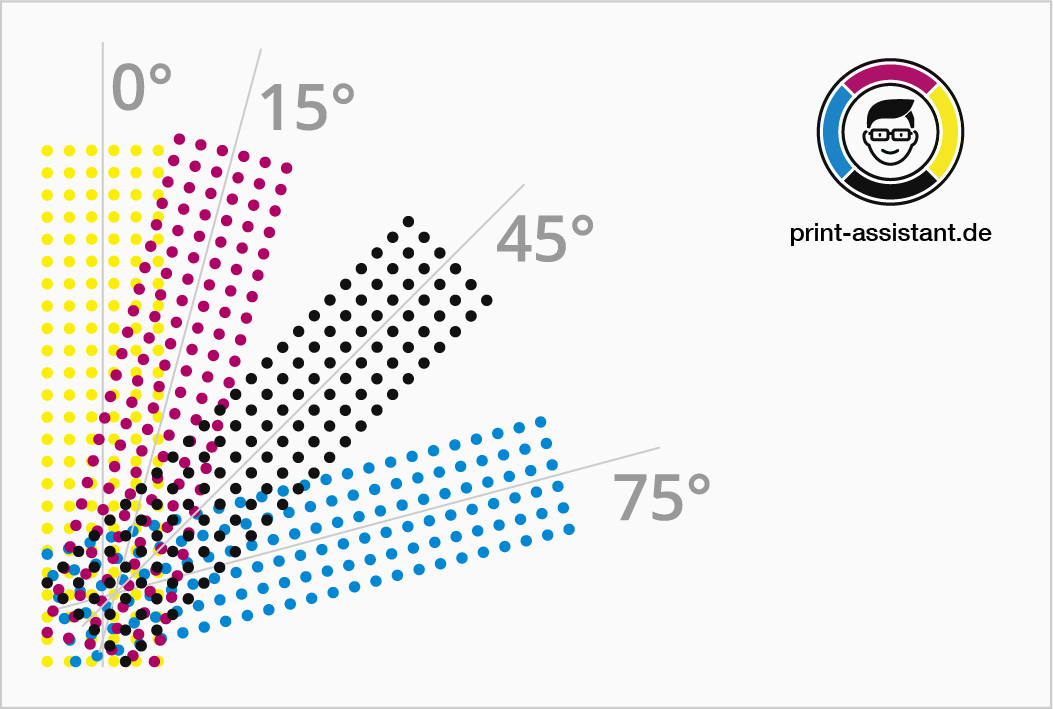

Abbildung: Typische Rasterwinkelung
