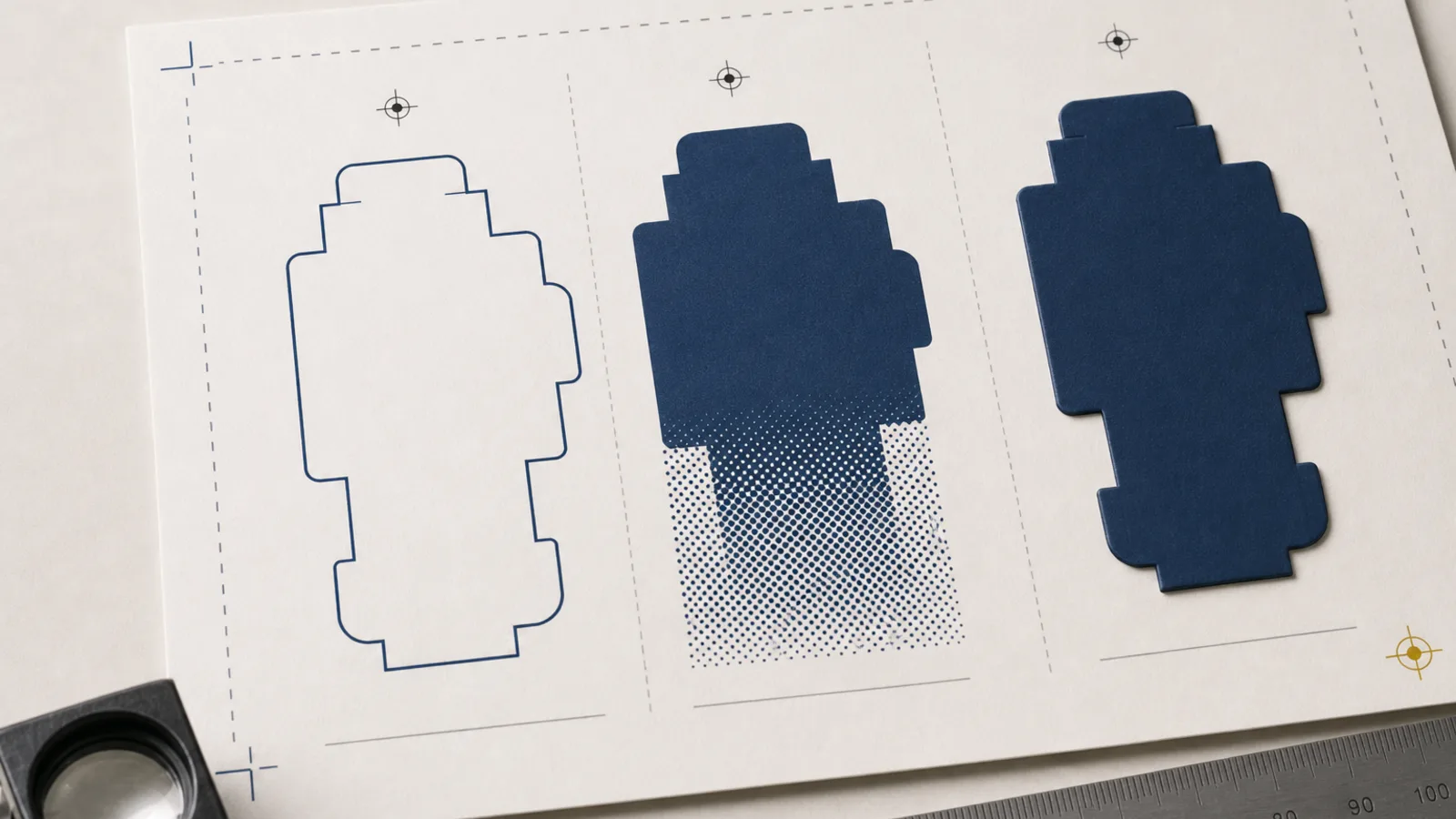

Stanzkonturen, Lackformen und Prägungen korrekt als Druckdaten anlegen

Stanzkonturen, Lackformen und Prägungen sehen im Layout oft wie zusätzliche Gestaltungselemente aus. Für die Produktion sind sie jedoch technische Anweisungen. Eine unklare Kontur, eine in CMYK umgewandelte Lackform oder eine falsch skalierte Prägefläche kann Werkzeugbau, Druck und Weiterverarbeitung an der falschen Stelle steuern.

Dieser Artikel zeigt dir, wie du Veredelungs- und Verarbeitungselemente eindeutig anlegst, benennst und im fertigen Druck-PDF prüfst. Die konkreten Farbnamen, Mindestgrößen, Abstände und Überfüllungen musst du immer mit dem produzierenden Betrieb abstimmen.

Technische Konturen sind keine normalen Druckelemente

Eine technische Kontur beschreibt einen späteren Verarbeitungsschritt. Sie kann eine Schneidlinie, Rillung, Perforation, Lackfläche, Heißfolienprägung oder Blindprägung kennzeichnen. Ihre Bildschirmfarbe dient nur dazu, die Funktion im Layout sichtbar zu machen. Sie darf nicht versehentlich als normale Druckfarbe auf dem Produkt erscheinen.

Element	Typische Geometrie	Produktionsinformation
Stanzkontur	Geschlossener Vektorpfad	Schneidkante des Nutzens
Rill- oder Falzlinie	Offener Vektorpfad	Position der Rillung oder Faltung
Perforation	Vektorpfad mit eigener Kennzeichnung	Trenn- oder Aufreißlinie
Partielle Lackform	Gefüllte Vektor- oder geeignete Rasterfläche	Bereich für Lackauftrag
Prägeform	Gefüllte Positiv- oder Negativfläche	Erhabene oder vertiefte Verformung
Heißfolie	Gefüllte Fläche	Position und Umfang der Folienübertragung

Eine separate Ebene erleichtert Auswahl und Kontrolle, reicht technisch aber nicht immer aus. Wird die Ebene beim PDF-Export reduziert oder ignoriert, muss die Funktion weiterhin über einen eindeutigen Farbauszug oder einen standardisierten Verarbeitungsschritt erkennbar sein.

Stanzkonturen als saubere Vektorpfade aufbauen

Die Stanzkontur sollte als durchgehender Vektorpfad in der endgültigen Größe angelegt werden. Verwende den exakten Namen aus der Datenspezifikation, beispielsweise „Cut“, „Stanze“ oder eine betriebsspezifische Bezeichnung. Die Farbe wird als Sonderfarbe mit 100 Prozent Tonwert definiert und die Kontur in der Regel auf Überdrucken gestellt.

• Pfad schließen: Unverbundene Endpunkte können Werkzeugwege unterbrechen oder zusätzliche Schnitte erzeugen.
• Doppelte Linien entfernen: Übereinanderliegende Pfade sind in der Gesamtansicht kaum sichtbar, können aber zweimal verarbeitet werden.
• Selbstüberschneidungen vermeiden: Schleifen und überkreuzte Segmente machen die gewünschte Innen- und Außenkontur unklar.
• Definierte Linienbreite verwenden: Die Kontur beschreibt üblicherweise die Werkzeugmitte. Wandle sie nicht ungefragt in eine Fläche um.
• Maßstab kontrollieren: Strukturzeichnung, Layout und PDF müssen dieselbe Größe und denselben Ursprung verwenden.

Schneid-, Rill- und Perforationslinien brauchen getrennte Bezeichnungen. Eine rote Linie für alle Funktionen ist keine eindeutige Produktionsinformation. Bei Verpackungen gehören außerdem Klebezonen, Laschen und Faltreihenfolge in eine abgestimmte Strukturzeichnung.

Beschnitt und Sicherheitsabstände an der Kontur planen

Hintergründe und randabfallende Motive müssen über die tatsächliche Schnittlinie hinausreichen. Wie groß dieser Beschnitt sein soll, hängt von Produkt, Werkzeug und Verfahren ab. Ein rechteckiger Dokumentbeschnitt genügt bei freien Konturen nicht automatisch. Die Grafik muss der Form entlang erweitert werden.

Texte, Logos, Barcodes und andere kritische Elemente benötigen Abstand zu Schnitt, Rillung, Perforation und Klebeflächen. Besonders bei kleinen Radien, schmalen Stegen und aufeinandertreffenden Linien muss die Machbarkeit geprüft werden. Eine physische Weißprobe oder ein Plot kann zeigen, ob Form, Faltung und Inhaltsposition zusammenpassen.

Lackformen eindeutig definieren

Eine partielle Lackform wird als eigener technischer Auszug angelegt. Nutze einen eindeutigen Namen wie „Lack“, „Spot UV“ oder die vorgegebene Bezeichnung. Die Bildschirmfarbe ist nur eine Arbeitshilfe. Entscheidend sind Sonderfarbstatus, Flächeninhalt, Tonwert und Überdruckeigenschaft.

Häufig werden Lackflächen mit 100 Prozent Tonwert und auf Überdrucken angelegt, damit das darunterliegende Druckmotiv erhalten bleibt. Raster, Verläufe oder partielle Intensitäten sind nur sinnvoll, wenn das eingesetzte Lackverfahren sie reproduzieren kann. Sehr feine Linien, kleine Aussparungen und enge Abstände können zulaufen oder durch Registertoleranzen unruhig wirken.

• Lackflächen nicht aus niedrig aufgelösten Vorschaubildern ableiten.
• Aussparungen innerhalb einer Lackfläche als echte Negativformen prüfen.
• Abstand zu Schnitt, Rillung, Klebung und späterer Beschriftung berücksichtigen.
• Zwischen partiellem Effektlack und vollflächigem Schutzlack unterscheiden.
• Bei Folienkaschierung klären, in welcher Reihenfolge Lack und Folie verarbeitet werden.

Der Artikel Sonderfarben im Druck-PDF richtig anlegen erklärt Sonderfarbnamen, Farbauszüge und die Kontrolle von Lack und Weiß im Detail.

Prägungen und Heißfolie produktionsgerecht anlegen

Für eine Blindprägung kennzeichnet eine separate Form den zu verformenden Bereich. Prägung und Tiefprägung müssen eindeutig unterschieden werden. Bei mehrstufigen Prägungen benötigt jede Höhenstufe eine klar definierte Information. Ein Schatten oder Verlauf im Layout beschreibt keine verlässliche Werkzeuggeometrie.

Heißfolie erhält ebenfalls eine eigene Form. Unterschiedliche Folien oder getrennte Verarbeitungsgänge dürfen nicht unter einem einzigen Farbnamen zusammengefasst werden. Die Fläche zeigt, wo Folie übertragen wird. Metallische Bildschirmverläufe oder Transparenzeffekte gehören nicht in die technische Form.

• Positive und negative Details prüfen: Feine Linien können wegbrechen, kleine Aussparungen zulaufen.
• Abstände einhalten: Präge- und Folienformen brauchen ausreichend Abstand zu Schnitt, Rillung und anderen Werkzeugen.
• Register festlegen: Enger Bezug zu Druckmotiven erfordert eine realistische Passertoleranz.
• Material berücksichtigen: Grammatur, Oberfläche, Laufrichtung und Verformbarkeit beeinflussen die mögliche Detailzeichnung.
• Reihenfolge klären: Druck, Kaschierung, Lack, Folie, Prägung und Stanzen müssen technisch zusammenpassen.

Mindeststrichstärken und Abstände unterscheiden sich je nach Werkzeugtechnik, Material und Anbieter. Übernimm deshalb keine Werte aus einem fremden Produkt ungeprüft.

Technische Sonderfarben und PDF-Verarbeitungsschritte

In klassischen Workflows werden Verarbeitungselemente als benannte Sonderfarben und häufig auf separaten Ebenen übergeben. Moderne Verpackungs- und Etikettenworkflows können technische Inhalte zusätzlich als PDF-Verarbeitungsschritte kennzeichnen. ISO 19593 beschreibt dafür unter anderem Strukturinformationen wie Schneiden und Rillen sowie Weiß- und Lackinformationen.

Solche Verarbeitungsschritte trennen technische Objekte semantisch von der eigentlichen Druckgrafik. Das kann verhindern, dass eine Stanzkontur in normalen Druckplatten, Farbkonvertierungen oder Transparenzberechnungen landet. Voraussetzung ist, dass Erstellungssoftware, Preflight und Produktionsworkflow diese Informationen unterstützen.

Lege nicht eigenmächtig ein vermeintlich standardisiertes Schema an. Kläre, ob die Druckerei klassische Sonderfarben, PDF Processing Steps oder ein eigenes Verpackungsformat erwartet. Der eigentliche Nutzen entsteht erst durch eine durchgängige Auswertung.

PDF exportieren und technische Auszüge prüfen

Exportiere das PDF mit der Vorgabe des Produktionsbetriebs. Sonderfarben dürfen nicht ungewollt nach CMYK konvertiert werden. Überdrucken-Einstellungen und gegebenenfalls Verarbeitungsschritte müssen erhalten bleiben. Der Artikel zu PDF/X-Standards hilft bei der Wahl des passenden Grundformats.

• Enthält das PDF genau die vereinbarten technischen Auszüge?
• Sind Namen, Tonwerte und Überdrucken-Einstellungen korrekt?
• Stimmen Stanzkontur, Lack- und Prägeform deckungsgleich mit dem Motiv?
• Sind Schneiden, Rillen, Perforieren und Kleben eindeutig getrennt?
• Gibt es doppelte, offene oder versehentlich gefüllte Pfade?
• Reichen Motive über die freie Stanzkontur hinaus?
• Sparen technische Formen das Druckmotiv unbeabsichtigt aus?
• Stimmen Endformat, Maßstab und Seitenausrichtung mit der Strukturzeichnung überein?

Prüfe das PDF in der Separations- und Überdruckenvorschau. Blende jeden technischen Auszug einzeln ein und vergleiche ihn mit einer freigegebenen Strukturzeichnung. Wie du überdruckende Objekte kontrollierst, beschreibt Überdrucken, Aussparen und Trapping.

Freigabe und Übergabe eindeutig dokumentieren

Das Druck-PDF allein erklärt nicht jede Produktionsabsicht. Ergänze eine kurze Spezifikation mit Produktmaß, Material, Veredelungsverfahren, Farbnamen und gewünschter Reihenfolge. Markiere, welche Kontur verbindlich ist und welche Zeichnung nur der Ansicht dient.

Bei komplexen Verpackungen ist ein physisches Muster oder ein digital geprüftes 3D-Modell sinnvoll. Die Freigabe sollte nicht nur die flache Grafik, sondern auch Faltung, Leserichtung, Klebezonen und sichtbare Seiten bewerten. Kalkuliere außerdem ausreichenden Zuschuss für Einrichten und Weiterverarbeitung. Der Beitrag Papierzuschuss berechnen zeigt, warum nachgelagerte Fertigungsstufen in der Materialplanung berücksichtigt werden müssen.

Fazit

Stanzkonturen, Lackformen und Prägungen müssen als eindeutige Produktionsinformationen aufgebaut sein. Saubere Vektorpfade, konsistente Namen, getrennte Funktionen und ein kontrollierter Maßstab bilden die Grundlage. Technische Formen dürfen das Druckmotiv weder versehentlich aussparen noch als normale Farbe mitgedruckt werden.

Prüfe das exportierte PDF aus Sicht der Weiterverarbeitung: jeden Auszug einzeln, mit Überdruckensimulation und gegen die freigegebene Strukturzeichnung. Stimme Mindestgrößen, Abstände und Workflowformat mit dem Betrieb ab. So bleiben Gestaltung, Werkzeugbau und Produktion auf derselben technischen Grundlage.

FAQ

Muss eine Stanzkontur als Sonderfarbe angelegt werden?

In vielen klassischen Workflows ja. Sie erhält dann einen exakt vereinbarten Sonderfarbnamen und wird meist auf Überdrucken gestellt. Moderne Verpackungsworkflows können stattdessen oder zusätzlich standardisierte PDF-Verarbeitungsschritte verwenden. Entscheidend ist die Datenspezifikation des produzierenden Betriebs.

Soll die Stanzkontur eine Fläche oder nur eine Linie sein?

Eine Schneidkontur wird üblicherweise als Vektorlinie übergeben, deren Pfad den Werkzeugweg beschreibt. Eine Umwandlung in eine gefüllte Kontur kann die Position mehrdeutig machen. Nutze Linienbreite und Aufbau aus der Vorgabe der Druckerei oder des Werkzeugbaus.

Muss eine Lackform auf Überdrucken stehen?

Partielle Lackformen werden häufig überdruckend angelegt, damit das darunterliegende Motiv erhalten bleibt. Das ist jedoch eine Workflowentscheidung. Prüfe die Vorgabe der Druckerei und kontrolliere im PDF, ob die Lackform CMYK- oder Sonderfarbobjekte unbeabsichtigt ausspart.

Kann ich für Prägung und Heißfolie dieselbe Form verwenden?

Nur wenn beide Verarbeitungsschritte tatsächlich dieselbe Geometrie besitzen und der Betrieb dies ausdrücklich vorsieht. Meist benötigen Prägung und Folie getrennte Werkzeuge, Toleranzen und Farbnamen. Separate Formen machen Reihenfolge, Register und mögliche Abweichungen eindeutig prüfbar.

Wie prüfe ich, ob eine Stanzkontur geschlossen ist?

Nutze die Pfad- oder Preflight-Funktionen deiner Vektor- beziehungsweise Verpackungssoftware. Prüfe offene Endpunkte, doppelte Segmente, Selbstüberschneidungen und sehr kurze Teilstücke. Im PDF sollte die Kontur zusätzlich einzeln eingeblendet und mit der freigegebenen Strukturzeichnung verglichen werden.
