Klappkarten brechen an der Kante auf, Mappen lassen sich nicht sauber schließen oder ein Gutschein reißt neben der vorgesehenen Linie. Solche Fehler entstehen oft, weil Rillen, Nuten und Perforieren gleichgesetzt oder erst kurz vor der Weiterverarbeitung ausgewählt werden.
Die drei Verfahren erfüllen unterschiedliche Aufgaben. Rillen bereitet eine saubere Biegelinie vor, Nuten trägt Material aus einem dicken Werkstoff ab und Perforieren erzeugt eine kontrolliert trennbare Linie. Dieser Artikel zeigt dir die technischen Unterschiede, typische Anwendungen und die wichtigsten Entscheidungskriterien für Papier, Karton und Druckprodukt.
Rillen, Nuten und Perforieren sind nicht dasselbe
Im Bestellalltag wird „Nuten“ häufig als Bezeichnung für das Rillen eines Flyers oder einer Klappkarte verwendet. Fachlich beschreibt Nuten jedoch einen Materialabtrag. Ein Werkzeug hebt entlang einer Linie einen Span aus Pappe oder einem anderen ausreichend dicken Werkstoff. Bei normalem Papier wäre ein solcher Span kaum kontrolliert herzustellen.
Beim Rillen bleibt das Material erhalten. Ein stumpfes Werkzeug drückt Papier oder Karton gegen ein passendes Gegenwerkzeug und verformt den Querschnitt. Dadurch entsteht eine Art Scharnier, an dem sich das Produkt gezielt umlegen lässt. Das Rillen kann den späteren Falz vorbereiten, ist aber nicht mit dem eigentlichen Falzen identisch.
Beim Perforieren durchdringen Schnitte oder Löcher das Material in regelmäßigen Abständen. Dazwischen bleiben schmale Stege stehen. Je nach Werkzeug entsteht eine leicht abtrennbare Linie, eine stabile Aufreißkante oder eine technische Entlastung für die weitere Verarbeitung.

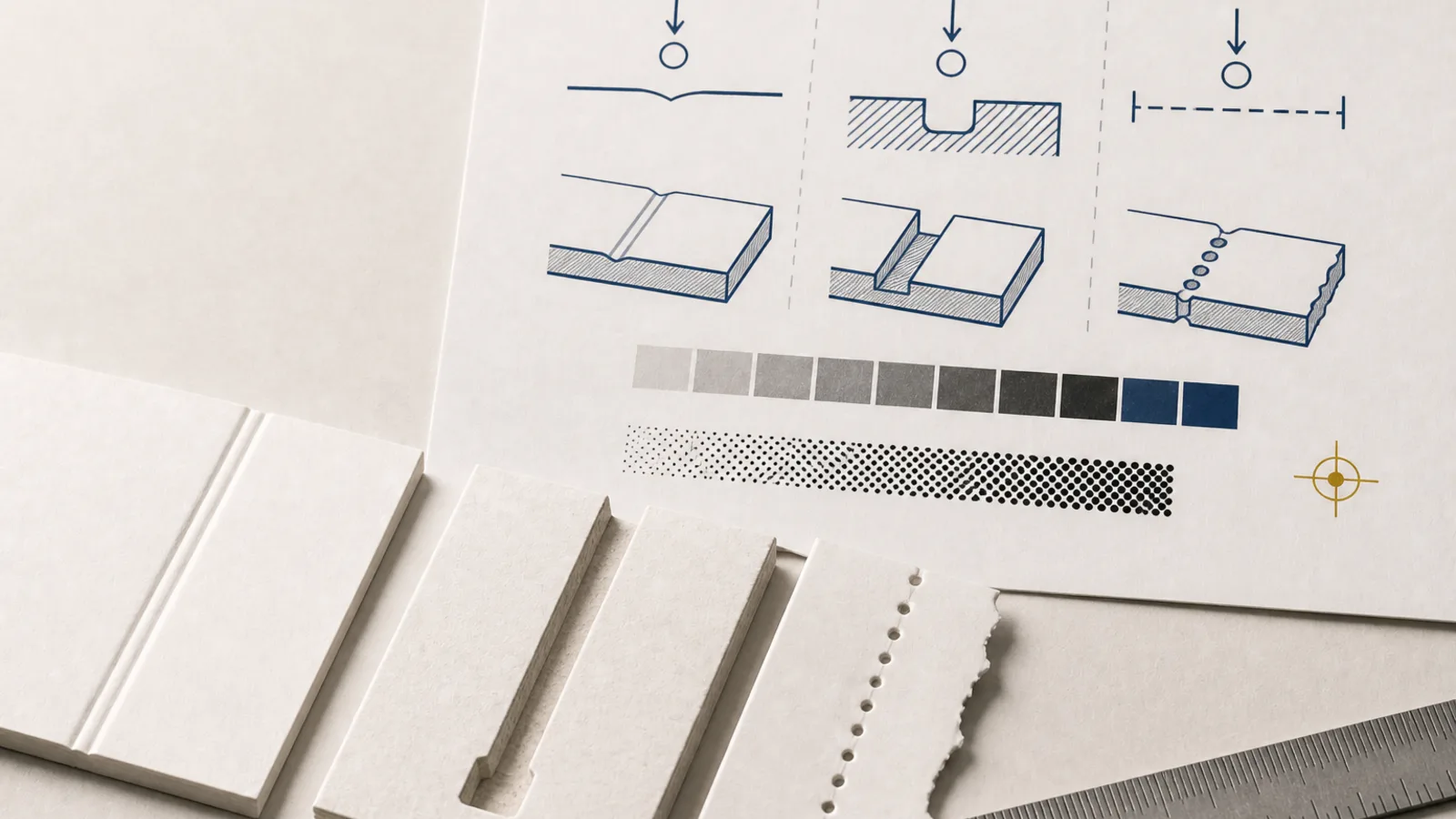

Die drei Verfahren im direkten Vergleich
| Verfahren | Wirkung im Material | Hauptzweck | Typische Produkte |
|---|---|---|---|
| Rillen | Material wird linienförmig verformt | kontrolliertes Biegen und saubere Falzkante | Klappkarten, Folder, Umschläge, Mappen |
| Nuten | ein Span wird aus starkem Material entfernt | Biegen dicker Pappe oder plattenartiger Werkstoffe | Buchdecken, Displays, stabile Pappen |
| Perforieren | Schnitte oder Löcher wechseln mit Haltestegen | definiertes Abtrennen oder Entlasten | Coupons, Tickets, Kalender, Antwortkarten |
Die passende Bearbeitung richtet sich stärker nach der tatsächlichen Materialdicke, Oberfläche und Funktion als nach der Grammatur allein. Zwei Papiere mit demselben Flächengewicht können durch unterschiedliches Volumen deutlich verschieden dick und steif sein.
Rillen bereitet Papier und Karton auf das Biegen vor
Beim Rillen drückt eine Rilllinie das Material in eine Nut oder zwischen abgestimmte Gegenwerkzeuge. Die Faserschichten werden kontrolliert gedehnt und verdichtet. Auf einer Seite ist eine Vertiefung sichtbar, auf der anderen eine Erhöhung. Gefalzt wird in der Regel so, dass die Wulst innen liegt.
Eine korrekt ausgelegte Rillung senkt den Biegewiderstand und führt den späteren Bruch. Sie reduziert das Risiko, dass Papierfasern, Strich, Toner oder Druckfarbe unkontrolliert aufplatzen. Besonders relevant ist das bei dicken, steifen, gestrichenen, lackierten oder im Digitaldruck stark beanspruchten Materialien.
- Lineares Rillen: Ein Balken oder eine Stanzform bearbeitet die gesamte Linie in einem Hub. Das eignet sich für präzise und anspruchsvolle Arbeiten.
- Rotatives Rillen: Rillscheiben bearbeiten den laufenden Bogen. Das Verfahren lässt sich häufig in Falz- oder Schneidsysteme integrieren.
Werkzeugbreite, Rilltiefe und Gegenform müssen zur Materialdicke passen. Eine zu schmale oder zu tiefe Rillung kann Fasern abscheren. Eine zu flache Rillung führt das Material nicht ausreichend. Ein Produktionsmuster ist aussagekräftiger als eine pauschale Grammaturgrenze.
Nuten entfernt Material aus dicker Pappe
Beim technischen Nuten schneiden schräg stehende Messer oder Fräswerkzeuge einen schmalen Span aus dem Werkstoff. Die verbleibende Restdicke bildet die Biegestelle. Dieses Prinzip eignet sich für Materialien, die für eine reine Rillung zu dick oder zu steif sind, beispielsweise Pappen für Buchdecken, Displays oder besondere Konstruktionen.
Für übliche bedruckte Papiere und dünne Kartons ist Nuten normalerweise nicht das richtige Verfahren. Der Materialabtrag würde auch die bedruckte oder veredelte Oberfläche entfernen. Wird bei einem Onlineprodukt „Nuten“ angeboten, kann damit in der Praxis dennoch eine Rillung gemeint sein. Frage deshalb nach dem tatsächlich eingesetzten Verfahren, wenn Optik oder Konstruktion kritisch sind.
Breite, Tiefe und Form der Nut bestimmen den möglichen Biegewinkel und die Stabilität. Zu tiefes Nuten schwächt das Produkt und kann zum Einreißen führen. Bleibt zu viel Material stehen, schließt die Konstruktion nicht sauber oder baut Spannung auf.
Perforieren erzeugt eine kontrollierte Trennlinie
Eine Perforation besteht aus Schnitten oder ausgestanzten Bereichen und dazwischenliegenden Stegen. Das Verhältnis von Schnittlänge zu Stegbreite bestimmt wesentlich, wie leicht sich der Abschnitt später abtrennen lässt. Die passende Teilung hängt von Papier, Laufrichtung, Anwendung und Belastung während der übrigen Produktion ab.
Eine feine Mikroperforation erzeugt eine relativ glatte Abrisskante, ist aber nicht für jedes Material gleich stabil. Gröbere Perforationen lassen sich leichter trennen, wirken optisch deutlicher und können bei nachfolgenden Arbeitsschritten vorzeitig aufreißen. Das Werkzeug muss deshalb zum gesamten Produktionsweg passen.
- Abtrennperforation: für Coupons, Antwortkarten, Tickets und Kalenderblätter
- Aufreißperforation: für Mailings, Verpackungen oder kontrollierte Öffnungsmechanismen
- Entlastungsperforation: reduziert Spannung oder lässt eingeschlossene Luft bei komplexen Falzbogen entweichen
Eine Perforation ist keine Ersatzrillung. Soll ein Bereich gefaltet und später abgetrennt werden, können beide Verfahren an getrennten Linien oder in einer abgestimmten Kombination erforderlich sein.
Welches Verfahren passt zu welchem Druckprodukt?
Klappkarten, Folder und Broschürenumschläge
Hier ist Rillen die fachlich passende Vorbereitung, sobald Material oder Oberfläche beim direkten Falzen gefährdet sind. Die Rillposition muss zur tatsächlichen Falzart passen. Bei Umschlägen mit Rücken oder Klappen können mehrere parallele Rillen erforderlich sein.
Gutscheine, Tickets und Antwortkarten
Für einen abtrennbaren Abschnitt wird perforiert. Die Linie muss beim Transport und bei automatischer Verarbeitung halten, sich für den Nutzer aber ohne Hilfsmittel öffnen lassen. Laufrichtung, Schnitt-Steg-Verhältnis und Abstand zu Rand, Falz oder Stanzung beeinflussen die Reißqualität.
Mappen, Faltschachteln und Displays
Bedruckter Karton wird üblicherweise gerillt, oft zusammen mit dem Stanzen. Sehr dicke Vollpappen oder besondere Konstruktionen können eine echte Nut benötigen. Materialaufbau, Biegerichtung und sichtbare Außenseite müssen schon bei Werkzeugplanung und Datenanlage feststehen.
Material und Druckdaten gemeinsam vorbereiten
Papierdicke ist aussagekräftiger als Grammatur allein
Grammatur beschreibt das Gewicht pro Quadratmeter, nicht die Dicke. Ein voluminöses Naturpapier kann bei gleichem Flächengewicht deutlich stärker sein als ein kompaktes Bilderdruckpapier. Mit dem Tool Papierstärke berechnen kannst du Grammatur und Volumen in eine näherungsweise Blattdicke übersetzen. Für die Werkzeugeinstellung gilt das technische Datenblatt oder eine Messung am realen Material.
Laufrichtung und Oberfläche berücksichtigen
Eine Biegelinie parallel zur Papierlaufrichtung lässt sich meist sauberer verarbeiten. Eine Rillung kann ungünstige Bedingungen verbessern, beseitigt aber nicht jede Materialgrenze. Vollflächige Farbe, spröder Strich, Tonerschichten, Lack und Kaschierfolie erhöhen die Anforderungen.
Verarbeitungslinien eindeutig kennzeichnen
Rill-, Nut- und Perforationslinien müssen in den Produktionsdaten eindeutig voneinander getrennt sein. Verwende benannte Sonderfarben, klare Vektorpfade und die von der Druckerei vorgegebenen Einstellungen. Linien gehören nicht versehentlich in die sichtbare Gestaltung. Bei kombinierten Stanz- und Veredelungsdaten müssen Bezeichnung und Überdruckeinstellung zum vereinbarten Workflow passen.
- Funktion der Linie und gewünschte Biege- oder Reißrichtung angeben.
- Materialbezeichnung, Grammatur, Dicke und Laufrichtung dokumentieren.
- Abstände zu Schnitt, Falz, Text und anderen Verarbeitungslinien prüfen.
- Bei neuen Materialkombinationen ein Produktionsmuster anfordern.
- Reißverhalten, Biegewinkel und sichtbare Oberfläche am Muster testen.
Der Beitrag Falzbrechen vermeiden erklärt ergänzend, wie Papier, Klima, Farbauftrag und Maschineneinstellung die Kantenqualität beeinflussen.
Fazit
Rillen, Nuten und Perforieren lösen unterschiedliche Aufgaben. Rillen verformt Papier oder Karton zu einer kontrollierten Biegelinie. Nuten entfernt Material aus ausreichend dicken Werkstoffen. Perforieren schafft eine definierte Trenn- oder Entlastungslinie.
Für Klappkarten, Folder und bedruckte Kartonprodukte ist meist die Rillung richtig. Coupons und Tickets benötigen eine auf Material und Belastung abgestimmte Perforation. Eine echte Nut kommt vor allem bei dicken Pappen und besonderen Konstruktionen infrage. Entscheide nicht nur nach Grammatur. Papierdicke, Laufrichtung, Oberfläche, Funktion und Produktionsweg bestimmen gemeinsam das geeignete Verfahren.
Auch interessant
FAQ
Was ist der technische Unterschied zwischen Rillen und Nuten?
Beim Rillen wird das Material mit stumpfen Werkzeugen verformt, ohne einen Span zu entfernen. Beim Nuten wird entlang der Biegelinie Material abgetragen. Für bedrucktes Papier und dünnen Karton ist deshalb meist Rillen richtig. Echte Nuten werden vor allem bei stärkeren Pappen eingesetzt.
Ab welcher Grammatur muss Papier gerillt werden?
Eine allgemeingültige Grenze gibt es nicht. Grammatur, Papierdicke, Volumen, Laufrichtung, Strich, Druckverfahren, Farbauftrag und Veredelung beeinflussen das Falzverhalten. Ein kompaktes und ein voluminöses Papier können bei gleicher Grammatur verschieden reagieren. Maßgeblich sind Materialdaten und Produktionstest.
Auf welcher Seite muss die Rillung liegen?
Bei einer klassischen Rillung wird normalerweise zur erhöhten Seite hin gefaltet. Die Wulst liegt dann innen, die Vertiefung außen. Werkzeug, Material und gewünschte Konstruktion können Sonderfälle erzeugen. Deshalb sollten Biegerichtung und sichtbare Außenseite in Auftrag und Muster eindeutig markiert sein.
Welche Perforation eignet sich für Gutscheine und Tickets?
Die Teilung muss während Druck, Falzen, Transport und Ausgabe stabil bleiben, sich später aber sauber von Hand öffnen lassen. Papierdicke, Laufrichtung und Länge der Linie beeinflussen das Ergebnis. Eine Mikroperforation liefert oft eine feinere Kante. Sie ist jedoch nicht automatisch für jedes Material die beste Wahl.
Kann man Rillen und Perforieren in einem Arbeitsgang ausführen?
Ja, geeignete Schneid-, Rill-, Falz- oder Stanzsysteme können mehrere Bearbeitungen in einem Durchlauf kombinieren. Voraussetzung sind passende Werkzeuge, ausreichende Abstände und eine klare Datenzuordnung. Bei kleinen Auflagen kann dies Rüst- und Durchlaufzeiten senken, ohne die fachliche Prüfung zu ersetzen.
